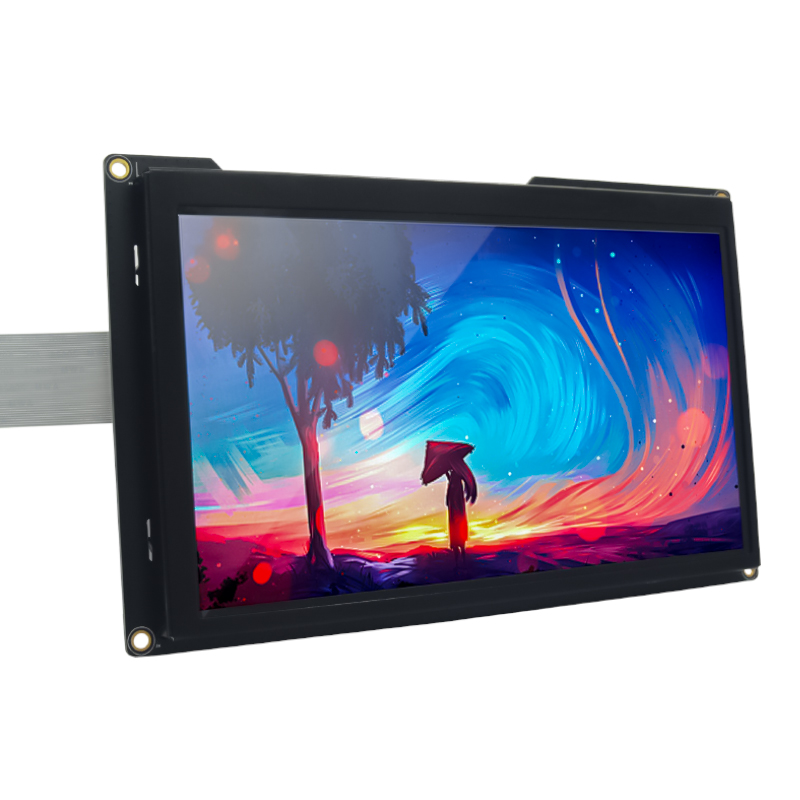

MY-LVDS070C液晶模块

ARM主板设计的配套LCD液晶显示模块

7寸TFTLCD的LVDS接口（带电容式触摸屏）及驱动底板组成

支持九游老哥J9俱乐部官网的MYD-JX8MX开发板

支持九游老哥J9俱乐部官网的MYD-C8MMX-V2开发板

配件 规格参数

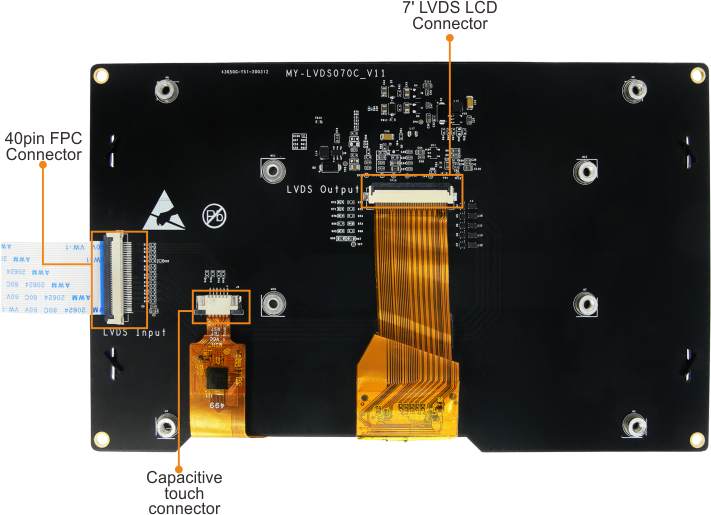

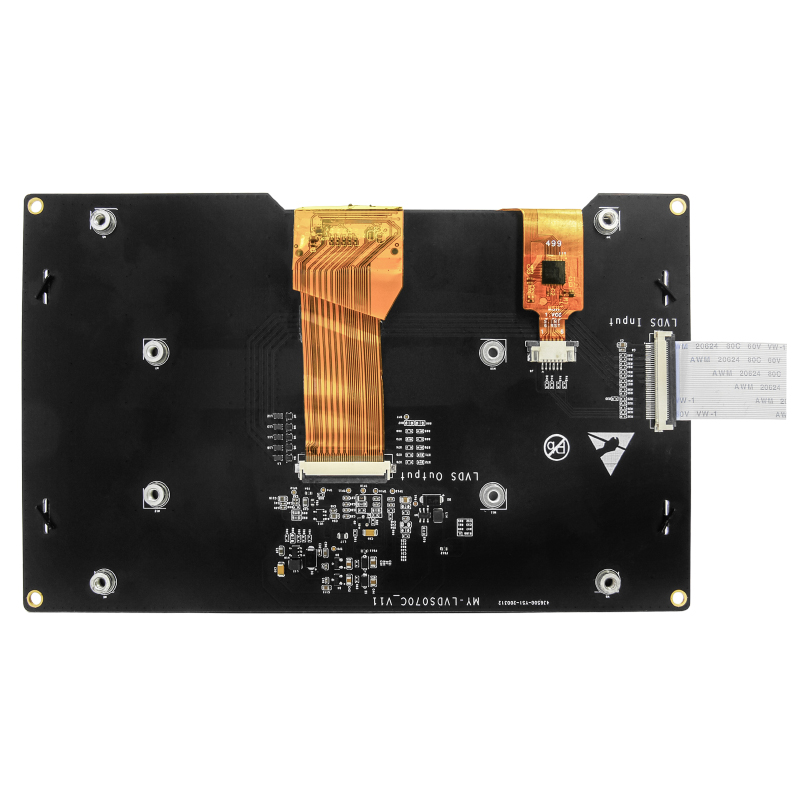

底板接口分布

如图所示，驱动底板预留40pin FPC排线插针 (J1）连接方式。J4为电容触摸信号连接，J5为LCD背光、数据和控制信号。
LCD液晶显示模块

规格参数

产品参数 信号定义参数 支持产品列表
内容参数
屏幕大小7.0 Inch
分辨率1024 RGB(H)x600(v)
显示模块外形尺寸164.9(w)x100(H)x5.7(D)
视域尺寸154.2144(W)x85.92 (H)
屏视角6O'CLOCK
背光亮度400-500cd/m2
工作温度-10 – 50度
存储温度-20 – 60 度
排线接口类型40pin FPC排线，间距 0.5mm
驱动底板外形尺寸180mm X 110mm
屏的功耗300mA
